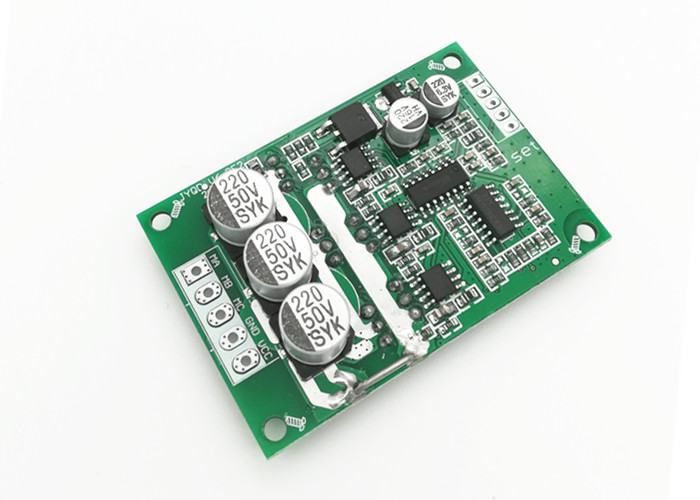

居逸科技 电机驱动板 JYQD_V6.3E

型号：JYQD_V6.3E2

适配工作电压：直流 12V~36V 宽压输入

额定最大输出电流：16A，适配大功率无感三相直流无刷电机

工作环境温度：-20℃ ~ 85℃，高低温场景可稳定工作

调速方式：0~5V 模拟电压无级调速 ，0V 电机停止运转，5V 满速运行，区间电压和转速线性对应

自带功能：支持电机正反转换向；配置独立转速输出端口，输出 5V 脉冲信号，可采集转速

适配与使用要点

适配 DC12~36V 无感三相直流无刷电机，运行工作电流不超过 16A，多用于大功率风机、输送滚轮、小型传动设备等。电机长时间工作电流超 16A 会触发过热保护，极易损坏功率元器件。

调速接线逻辑

• 调速引脚接入 0~5V 电压即可调速，支持电位器分压、单片机 DAC、PLC 模拟量多种控制方式；
• 使用外部电压调速时，控制信号地必须和驱动电源地共地，避免转速不稳、调速异常。无外置调压电源时，可使用板载 5V 搭配电位器接线手动调速。

换向实现方式

依靠控制引脚电平高低实现转向切换，常规为高电平、低电平分别对应正转、反转（不是绝对）。调速参数不会随换向变动，转向调节和转速控制互相独立。

转速脉冲端口说明

转速端口输出标准 5V 脉冲方波，可连接单片机、PLC 高速计数口统计脉冲频率，换算实时电机转速；该端口驱动能力偏弱，长线走线建议增加隔离电路，禁止驱动大功率负载。

温度注意

零下 20℃可正常启动；环境温度长期接近 85℃，搭配满载运行时必须加装散热片，必要时增加风冷散热，防止温度超标触发保护停机。

配套使用常见方案

1. 单片机控制：MCU DAC 输出 0~5V 给到调速端，IO 电平控制换向，转速引脚读取转速脉冲实现闭环控制；
2. 手动控制：利用板载 5V + 电位器完成调速，拨动开关切换高低电平实现换向；
3. 工控 PLC 控制：PLC 模拟量输出 0~5V 调速，数字点位控制换向，高速计数通道采集转速。

补充提醒

• 仅适配直流供电，严禁接入交流电；电源无防反接，正负极接反会直接烧坏驱动板；
• 仅限驱动无感无刷电机，带霍尔无刷电机无法正常驱动；电机配线较长建议使用屏蔽线材，降低干扰导致的启动卡顿、转速抖动；
• 板载自带 5V 仅给调速电位器供电，不可外接其他外设取电。
