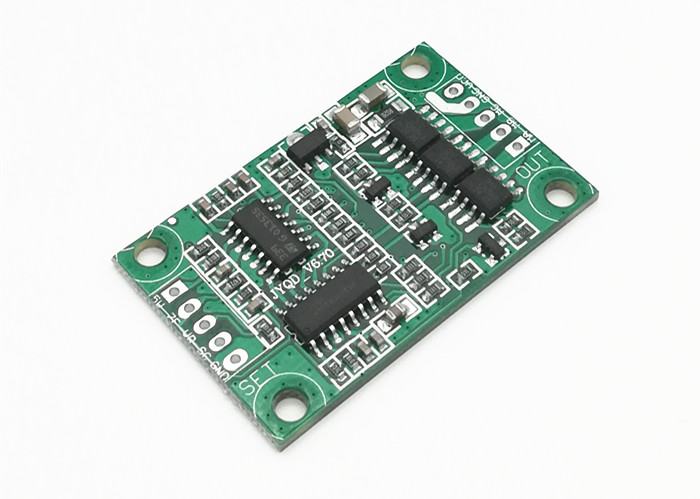

居逸科技 电机驱动板 JYQD_V6.7
产品型号 JYQD_V6.70，用于电机驱动与控制相关应用场景，支持进一步资料获取与项目咨询。
产品介绍
产品介绍
型号：JYQD_V6.7
适配工作电压：直流 12V / 24V 通用宽压输入
额定最大输出电流：3A，适配小功率直流有刷电机
工作环境温度：-20℃ ~ 80℃，高低温环境均可稳定使用
调速方式：0~5V 模拟电压无级调速 ,0V 对应电机停机，5V 对应满速运转；中间电压线性对应转速
功能：支持电机正反转换向控制
适配与使用要点
适用电机
12V/24V 有刷直流电机，工作电流≤3A，适合小型小车、传动滚轮、微型输送机构、云台马达等。电流长期超过 3A 会过热保护、烧毁功率管。
调速接线逻辑
- 调速端口输入 0~5V 电压：电位器分压、PLC 模拟量、单片机 DAC 都可以驱动调速；
- 可用外接 5V 电位器直接接调速引脚实现手动调速。
换向实现方式
常规分两种硬件设计：
- 两路 IO 高低电平组合控制正反转；
- 单换向引脚，高 / 低电平分别对应正转、反转(不是绝对）。 换向和调速相互独立，调速不影响转向，转向切换不改变转速大小。
温度注意
低温 - 20℃启动无压力；环境长期接近 80℃建议加小型散热片，避免满载时温升叠加超上限。
配套使用常见方案
- 单片机控制：MCU 输出 DAC 0~5V 调速，IO 口控制换向；
- 手动控制：5V 电位器调速 + 拨动开关切换换向；
- PLC 工控：PLC 0~5V 模拟量输出调速，数字点控制换向。
补充提醒
- 供电必须直流，严禁交流接入；
- 电机建议并联续流二极管吸收反向电动势，保护驱动板；
- 若电机启动瞬间峰值电流大于 3A，建议加大电机功率余量，或选配更大电流驱动型号。
